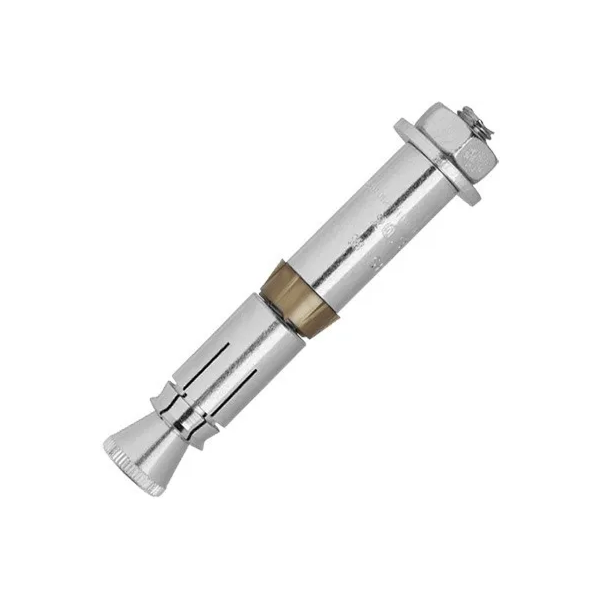

Анкер самоподрезающий BLS М16-25/200/40 Sormat

Код товара: MIR-2025315211834

Натуральные
испытания

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Анкер самоподрезающий с гайкой

Материал: Углеродистая сталь, оцинкованная

Тип головы: С наружной резьбой + гайка и шайба

Материал основания: Бетон (в том числе сжатая и растянутая зона), природный камень

Самоподрезающий анкер BLS Sormat — это высоконадежное решение для монтажа тяжелых конструкций в условиях повышенных нагрузок. Конструкция анкера позволяет выполнять подрезку основания, формируя в бетоне замковое углубление, что значительно усиливает сцепление и устойчивость к вырывам и срезу. Благодаря специальной полиамидной втулке, система сохраняет устойчивость даже при вибрации и толчках.

Анкер оснащён высокопрочной шпилькой класса 8.8, что делает его отличным выбором для применения в сейсмоопасных регионах, на объектах с подвижными механизмами и в местах с высокими эксплуатационными требованиями. Не требует специальных инструментов для установки, подходит для сквозного монтажа и рекомендован для временного наружного и стационарного внутреннего использования.

Имеет европейский сертификат ETA, допуск к применению в бетоне под растяжением и сжатием, а также сертификат пожаростойкости.

Размеры

Анкер самоподрезающий BLS М16-25/200/40 Sormat, вид 1, чертёж 1

Модель	Размер	Длина анкера мм, L	Диаметр отверстия в прикрепляемом материале мм, d_f	Размер под ключ, SW	Макс. толщина прикрепляемого материала мм, t_fix	Диаметр сверла мм, d₀	Мин. глубина сверления мм, h₁	Эффективная глубина анкеровки, h_ef	Момент затяжки Нм, T_inst
М8-14/40/15	М8	80	16	17	15	14	60	40	25
М8-14/80/25	М8	130	16	17	25	14	100	80	25
М12-20/80/15	М12	130	21	22	15	20	105	80	80
М12-20/80/30	М12	145	21	22	30	20	105	80	80
М12-20/150/30	М12	215	21	22	30	20	175	150	80
М12-20/150/50	М12	235	21	22	50	20	175	150	80
М16-25/150/30	М16	220	26	27	30	25	185	150	180
М16-25/150/40	М16	230	26	27	40	25	185	150	180
М16-25/150/60	М16	250	26	27	60	25	185	150	180
М16-25/200/40	М16	280	26	27	40	25	235	200	180
М16-25/200/60	М16	300	26	27	60	25	235	200	180

Нагрузка

	Допустимые нагрузки в kH Сжатый бетон С20/25
Модель	Вырыв	Срез
М8-14/40/15	6,1	6,1
М8-14/80/25	13,9	23,7
М12-20/80/15	17,2	34,4
М12-20/80/30	17,2	34,4
М12-20/150/30	32,1	40,0
М12-20/150/50	32,1	40,0
М16-25/150/30	44,1	67,4
М16-25/150/40	44,1	67,4
М16-25/150/60	44,1	67,4
М16-25/200/40	59,8	67,4
М16-25/200/60	59,8	67,4
