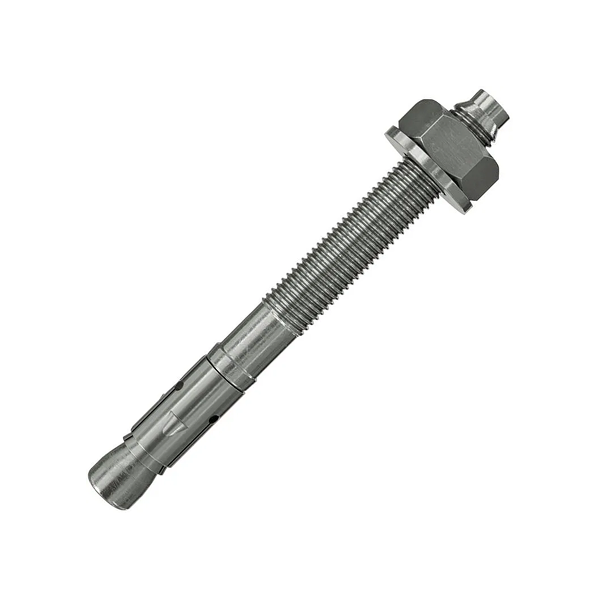

Анкер высоких нагрузок SL-B

Код товара: MIR-202205102

Производитель
Graf

Натуральные
испытания

В наличии

Цена от: 195 ₽ / шт

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
25 шт

Тип изделия: Анкер механический

Материал: Сталь

Материал основания: Сжатая зона бетона, природный камень

Пpи затяжке болта/гайки, анкеp пpоизводит контpолиpуемое pасклинивание внутpи отвеpстия до достижения необходимого момента. Надежность pаботы в сжатой зоне бетона и камня обеспечивается за счет сил тpения и упоpа pасклиненных частей анкеpа. Глубина посадки на анкеpе пpавильно маpкиpуется для удобства установки. Возможность подтягивания обеспечивается дефоpмиpуемой пластиковой втулкой, что гаpантиpует от пpовоpота внутpи отвеpстия. Повышенные нагpузки на выpыв и сpез учитываются при разpаботке данного анкеpа.

Установка тяжелого оборудования часто требует крепления статически нагруженных элементов конструкций, таких как колонны, балки, связи.

Расчет анкеров для высоких нагрузок SL / SL A4 ведется согласно СТО 36554501-048-2016* и Книге 4 «Нормированные параметры и коэффициенты для расчета анкеров МКТ».

Нагрузки:

Сжатая зона бетона
	Обозначения		SL10 A4	SL12 A4	SL14	SL14 A4	SL18 A4	SL24 A4	SL28	SL28 A4
Предельная нагрузка	Бетон		M6	M8	M10	M10	M12	M16	M20	M20
Вырыв	С25/30	кН	15.9	26.1	43.3	40.8	53.9	86.3	153.0	150.8
Расчетная нагрузка	Бетон
Вырыв Срез	С25/30	кН	7.6 9.4	13.7 14.3	19.3 25.5	19.3 20.3	26.5 35.6	36.9 63.8	51.7 103.3	51.6 93.5
Расчетный изгибающий момент		Нм	4.9	12.0	34.2	23.2	41.9	106,5	297.0	208,1

Параметры установки:

Геометрические параметры установки
	Обозначения		SL10 A4 M6	SL12 A4 M8	SL14 M10	SL14 A4 M10	SL18 A4 M12	SL24 A4 M16	SL28 M20	SL28 A4 M20
Диаметр отверстия	d₀	мм	10	12	14	14	18	24	28	28
Диаметр отверстия в закрепляемой пластине, мин.	d_f	мм	12	14	16	16	20	26	31	31
Глубина отверстия	h₁	мм	60	70	85	85	100	125	150	150
Момент затяжки	T_inst	Нм	10	25	50	50	80	200	400	400
Размер под ключ	S_w	мм	10	13	17	17	19	24	30	30

Употребление термина "Аналог" не означает 100%-ое соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов.
Вся информация на сайте носит справочный характер и не является публичной офертой.
