Болт с фланцем (прессшайба) DIN 6921 М20х100, оцинкованная сталь

Код товара: MIR-202510791655

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с фланцем

Материал: Сталь, класс прочности 10.9

Покрытие: Оцинкованное

Резьба: Полная или частичная, метрическая

Болт DIN 6921 с шестигранной головкой и встроенным фланцем разработан для создания прочных и надёжных соединений в механизмах и конструкциях с высокими требованиями к прочности. Используется во фланцевых узлах, автомобильных и велосипедных системах, грузовой технике, сельскохозяйственных машинах, станках и оборудовании. Доступен в исполнениях с полной или частичной резьбой в зависимости от длины стержня и спецификации сборки.

Фланцевая головка обеспечивает увеличенную опорную площадь при затяжке, позволяя надёжно прижимать детали без их деформации. Благодаря этому соединение выдерживает вибрационные нагрузки и сохраняет герметичность. Гладкая поверхность фланца без насечек препятствует накоплению загрязнений, облегчает уход за узлом и придаёт аккуратный вид сборке.

Болты этого типа изготавливаются из качественной среднеуглеродистой стали, прошедшей процесс закалки и отпуска для достижения класса прочности 10.9, что позволяет выдерживать значительные статические и динамические нагрузки, а также многократные циклы затяжки и разборки.

Цинковое покрытие, нанесённое электролитическим методом, защищает поверхность от коррозии в условиях умеренной влажности, обеспечивая надёжность соединения и длительный срок службы. Болт совместим с гайками аналогичного класса прочности, включая шестигранные, самоконтрящиеся и с прессшайбой.

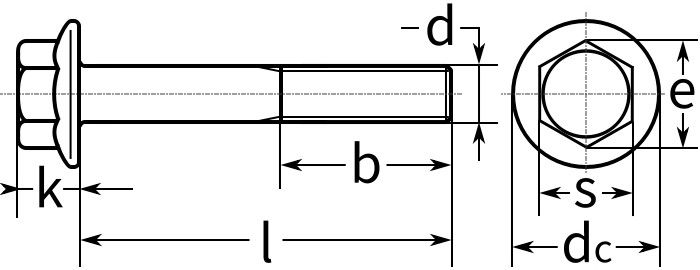

Болт с фланцем (прессшайба) DIN 6921 М20х100, класс прочности 10.9, оцинкованная сталь, вид 1, чертёж 1

Длина резьбовой части:

b₁ при l ≤ 125 мм
b₂ при l ≤ 200 мм
b₃ при l > 200 мм

Резьба, d	М5	М6	М8	М10	М12	М14	М16	М20
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2	2,5
Диаметр фланца, dc (max)	11,8	14,2	18	22,3	26,6	30,5	35	43
Высота головки болта, k (max)	5,4	6,6	8,1	9,2	11,5	12,8	14,4	17,1
Размер головки под ключ, S (ном)	8	10	13	15	16	18	21	27
Диаметр граней, e (min)	8,71	10,95	14,26	16,5	17,62	19,86	23,15	29,87
Длина резьбовой части, b₁	16	18	22	26	30	34	38	46
Длина резьбовой части, b₂	-	-	28	32	36	40	44	52
Длина резьбовой части, b₃	-	-	-	-	-	-	57	65
