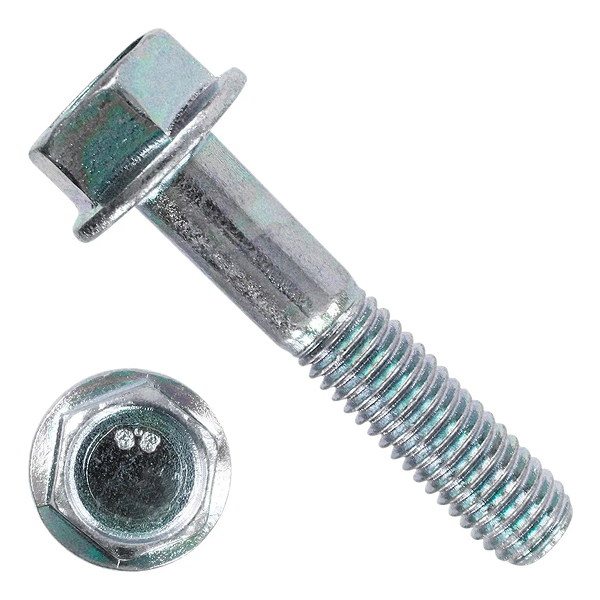

Болт с фланцем (прессшайба) M10х105 DIN 6921, класс прочности 5.8, оцинкованная сталь

Код товара: MIR-20253701911

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с фланцем
Материал: Углеродистая сталь, класс прочности 5.8
Покрытие: Оцинковка
Резьба: Неполная, метрическая

Болт DIN 6921 с шестигранной головкой и интегрированным фланцем предназначен для надёжного соединения деталей конструкций и механизмов. Фланцевая форма головки увеличивает площадь опоры, улучшает герметичность соединения и препятствует его самоослаблению под воздействием вибрации. Это исключает необходимость применения отдельной шайбы и ускоряет процесс монтажа.

Доступен в диапазоне диаметров от M4 до M20 и длинами от 10 до 200 мм, что позволяет подобрать подходящий вариант для разных задач. Применяется вместе с гайками с прессшайбой, включая самоконтрящиеся варианты с нейлоновым кольцом, для создания надёжного резьбового соединения.

Изготовлен из качественной углеродистой стали класса 5.8 с пределом прочности на разрыв 500 Н/мм² и пределом текучести 400 Н/мм² в соответствии с ISO 898-1. Гальваническое цинковое покрытие защищает от коррозии при использовании в сухих помещениях и при кратковременном контакте с влагой, обеспечивая долговечность и надёжность крепления.

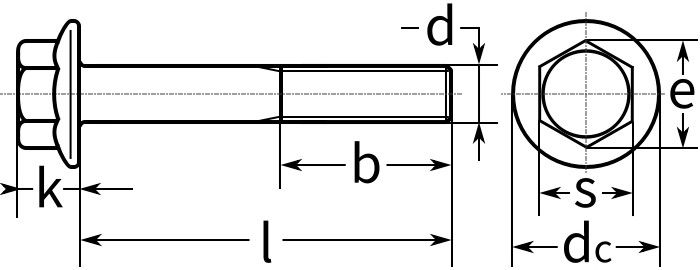

Болт с фланцем (прессшайба) M10х105 DIN 6921, класс прочности 5.8, оцинкованная сталь, вид 1, чертёж 1

Длина резьбовой части:

b₁ при l ≤ 125 мм;

b₂ при 125< l ≤ 200 мм;

b₃ при l > 200 мм.

Резьба, d	М4*	М5	М6	М8	М10	М12	М14	М16	М20	М24	М27	М30
Шаг резьбы, P	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3	3	3,5
Диаметр фланца, dc (max)	10,5	11,8	14,2	18	22,3	26,6	30,5	35	43	55	60	66
Высота головки болта, k (max)	4,2	5,4	6,6	8,1	9,2	11,5	12,8	14,4	17,1	23	26	30
Размер головки под ключ, S (ном)	7	8	10	13	15	16	18	21	27	36	41	46
Диаметр граней, e (min)	7,74	8,71	10,95	14,26	16,5	17,62	19,86	23,15	29,87	-	-	-
Длина резьбовой части, b₁	14	16	18	22	26	30	34	38	46	54	60	66
Длина резьбовой части, b₂	-	-	-	28	32	36	40	44	52	-	-	72
Длина резьбовой части, b₃	-	-	-	-	-	-	-	57	65	-	-	-
