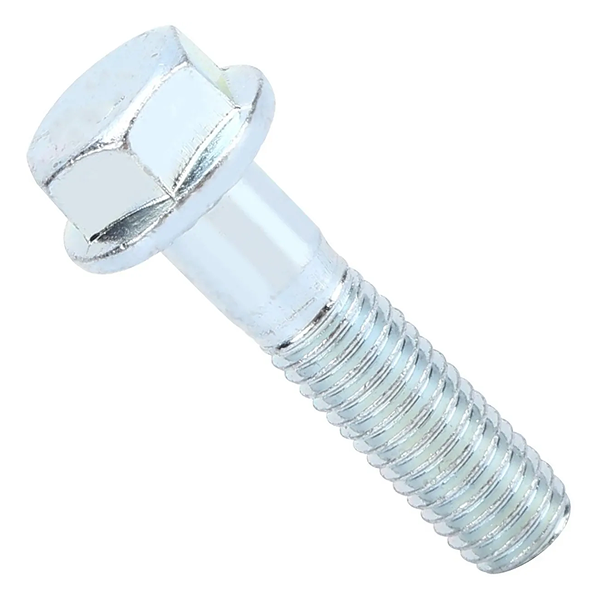

Болт с фланцем (прессшайба) M10х130 DIN 6921, класс прочности 5.8, сталь без покрытия

Код товара: MIR-202527152054

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с фланцем

Материал: Углеродистая сталь, класс прочности 5.8

Резьба: Полная или частичная - зависит от длины, метрическая

Болт DIN 6921 с шестигранной головкой и интегрированным фланцем предназначен для прочного и надёжного соединения деталей конструкций и оборудования. Фланец под головкой выполняет роль встроенной шайбы, увеличивая опорную площадь, улучшая герметичность и предотвращая ослабление крепления при вибрациях. Это упрощает монтаж, так как часто исключает необходимость использования отдельных шайб.

Рабочий стержень может иметь полную или частичную метрическую резьбу в зависимости от длины и требований соединения. Болт производится из качественной углеродистой стали класса прочности 5.8, обеспечивающей надёжность при сборке конструкций в машиностроении, строительстве и других отраслях.

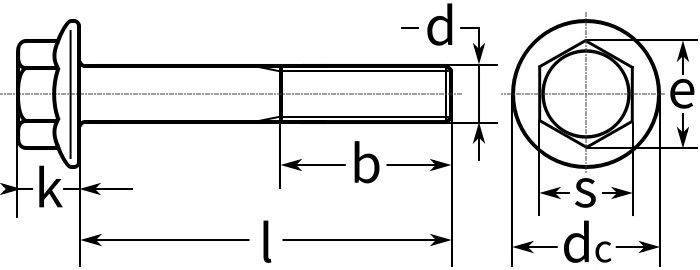

Болт с фланцем (прессшайба) M10х130 DIN 6921, класс прочности 5.8, сталь без покрытия, вид 1, чертёж 1

Длина резьбовой части

b₁ при l ≤ 125 мм;

b₂ при 125< l ≤ 200 мм;

b₃ при l > 200 мм.

Резьба, d	М4*	М5	М6	М8	М10	М12	М14	М16	М20
Шаг резьбы	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5
Диаметр фланца, d_c (max)	10,5	11,8	14,2	18	22,3	26,6	30,5	35	43
Высота головки болта, k (max)	4,2	5,4	6,6	8,1	9,2	11,5	12,8	14,4	17,1
Размер под ключ, s (ном)	7	8	10	13	15	16	18	21	27
Диаметр граней, e (min)	7,74	8,71	10,95	14,26	16,5	17,62	19,86	23,15	29,87
Длина резьбовой части, b₁	14	16	18	22	26	30	34	38	46
Длина резьбовой части, b₂	-	-	-	28	32	36	40	44	52
Длина резьбовой части, b₃	-	-	-	-	-	-	-	57	65
