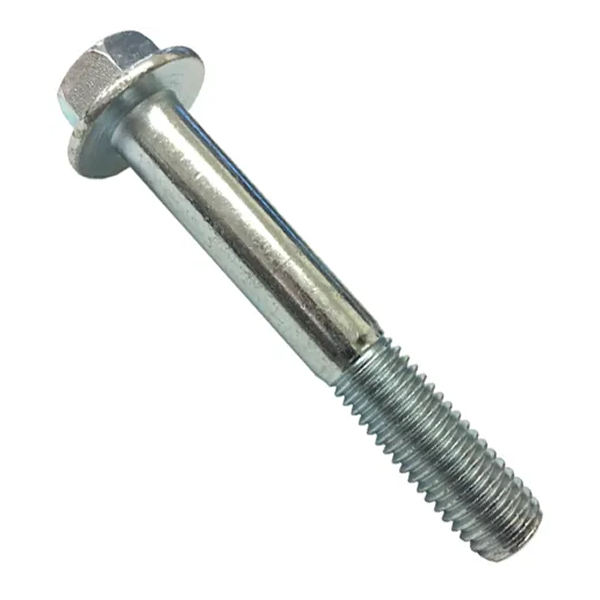

Болт с фланцем (прессшайба) M10х50 DIN 6921, класс прочности 8.8, оцинкованная сталь

Код товара: MIR-202527111614

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с фланцем

Материал: Углеродистая сталь, класс прочности 8.8

Покрытие: Оцинковка

Резьба: Полная или частичная, в зависимости от длины

Болт DIN 6921 с шестигранной головкой и интегрированным фланцем предназначен для надёжного крепления деталей в машиностроении, автомобилестроении и транспортных системах. Фланцевая форма головки увеличивает площадь опоры и равномерно распределяет нагрузку, предотвращая деформацию тонколистовых материалов в точке прижатия. Это особенно важно в вибронагруженных соединениях, где фланец служит дополнительным элементом защиты от самоослабления.

Болт обеспечивает более чистую и надёжную сборку за счёт плоской формы фланца, предотвращающей накопление грязи и технических жидкостей под головкой. Совместим с гайками с прессшайбой, включая самоконтрящиеся варианты с нейлоновым кольцом, что повышает стойкость соединения к раскручиванию.

Изготавливается из углеродистой стали класса прочности 8.8, прошедшей термическую обработку для увеличения выносливости и прочности. Предел прочности на разрыв составляет 800 Н/мм², что почти вдвое выше показателей стандартного крепежа класса 4.6. Электролитическое цинковое покрытие надёжно защищает от коррозии, обеспечивая долгий срок службы даже в сложных условиях эксплуатации.

Болт с фланцем (прессшайба) M10х50 DIN 6921, класс прочности 8.8, оцинкованная сталь, вид 1, чертёж 1

Длина резьбовой части:

b₁ при l ≤ 125 мм
b₂ при l ≤ 200 мм
b₃ при l > 200 мм

Резьба, d	М5	М6	М8	М10	М12	М14	М16	М20
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2	2,5
Диаметр фланца, dc (max)	11,8	14,2	18	22,3	26,6	30,5	35	43
Высота головки болта, k (max)	5,4	6,6	8,1	9,2	11,5	12,8	14,4	17,1
Размер головки под ключ, S (ном)	8	10	13	15	16	18	21	27
Диаметр граней, e (min)	8,71	10,95	14,26	16,5	17,62	19,86	23,15	29,87
Длина резьбовой части, b₁	16	18	22	26	30	34	38	46
Длина резьбовой части, b₂	-	-	28	32	36	40	44	52
Длина резьбовой части, b₃	-	-	-	-	-	-	57	65
