Болт с фланцем (прессшайба) M16х90 DIN 6921 нержавеющая сталь А2

Код товара: MIR-202527125143

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с фланцем

Материал: Нержавеющая сталь A2

Резьба: Неполная, метрическая

Болт DIN 6921 с шестигранной головкой и интегрированным фланцем (пресс-шайбой) — это надёжный крепёжный элемент для ответственных соединений, подверженных динамическим нагрузкам и вибрации. Благодаря расширенной опорной поверхности фланца болт обеспечивает равномерное распределение усилия при затяжке, предотвращая продавливание тонких металлических и деревянных деталей и снижая риск самоотвинчивания под нагрузкой.

Изготовлен из нержавеющей стали A2, он демонстрирует высокую устойчивость к атмосферной коррозии и воздействию влаги, сохраняя свои свойства при температурных колебаниях от -200 °C до +425 °C. Класс прочности A2-70 гарантирует надёжность при монтаже и эксплуатации в средних по нагрузке соединениях.

Этот тип крепежа востребован при сборке машин, промышленных агрегатов, конвейерных линий, медицинского и пищевого оборудования. Фланцевое исполнение исключает необходимость применения отдельных шайб, упрощает монтаж и повышает герметичность соединения за счёт гладкой опорной поверхности без зубцов.

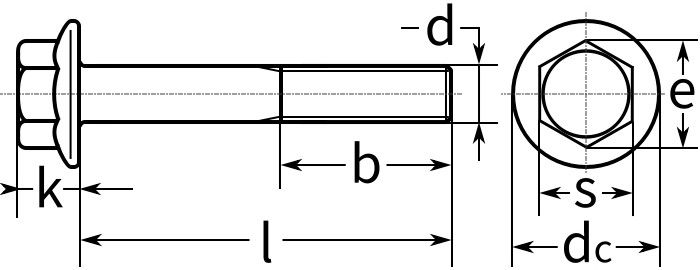

Болт с фланцем (прессшайба) M16х90 DIN 6921 нержавеющая сталь А2, вид 1, чертёж 1

Длина резьбовой части

b₁ при l ≤ 125 мм
b₂ при l ≤ 200 мм
b₃ при l > 200 мм

Резьба, d	М5	М6	М8	М10	М12	М14	М16	М20
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2	2,5
Диаметр фланца, dc (max)	11,8	14,2	18	22,3	26,6	30,5	35	43
Высота головки, k (max)	5,4	6,6	8,1	9,2	11,5	12,8	14,4	17,1
Размер головки под ключ, S (ном)	8	10	13	15	16	18	21	27
Расстояние между гранями, e (min)	8,71	10,95	14,26	16,5	17,62	19,86	23,15	29,87
Длина резьбовой части, b₁	16	18	22	26	30	34	38	46
Длина резьбовой части, b₂	-	-	28	32	36	40	44	52
Длина резьбовой части, b₃	-	-	-	-	-	-	57	65
