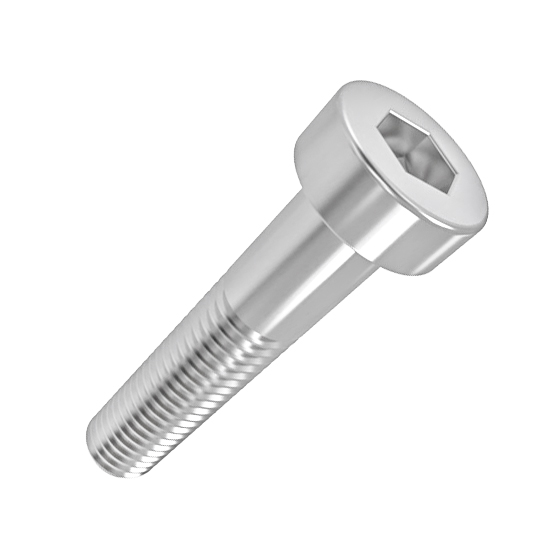

DIN 6912 Винт с уменьшенной цилиндрической головкой и внутренним шестигранником М1х12

DIN 6912 Винт под шестигранник. Имеет цилиндрическую головку уменьшенной высоты и внутренний шестигранник под ключ, неполную резьбу.

DIN 6912 Винт с уменьшенной цилиндрической головкой и внутренним шестигранником М1х12, вид 1, чертёж 1

DIN 6912 Винт с уменьшенной цилиндрической головкой и внутренним шестигранником

Таблица характеристик:

d4	M1	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30
b	14	16	18	22	26	30	34	38	46	54	66
dk	7	8,5	10	13	16	18	21	24	30	36	45
k	2,8	3,5	4	5	6,5	7,5	8,5	10	12	14	17,5
s	3	4	5	6	8	10	12	14	17	19	22
t1	1,6	2	2,5	3	3,5	4	4,5	5,5	6,5	7	9
L
8	v	v	v
10	v	v	v	v
12	v	v	v	v	v
16	v	v	v	v	v	v
18	v	v	v	v	v
20	v	v	v	v	v	v	v	v
25	v	v	v	v	v	v	v	v	v	v
30	v	v	v	v	v	v	v	v	v	v
35	v	v	v	v	v	v	v	v	v	v
40	v	v	v	v	v	v	v	v	v	v	v
45	v	v	v	v	v	v	v	v	v	v
50	v	v	v	v	v	v	v	v	v	v	v
55		v	v	v	v	v		v	v	v	v
60	v	v	v	v	v	v	v	v	v	v	v
65			v	v	v	v		v	v	v	v
70	v	v	v	v	v	v	v	v	v	v	v
75			v	v	v	v		v	v	v	v
80	v	v	v	v	v	v	v	v	v	v	v
90		v	v	v	v	v	v	v	v	v	v
100		v	v	v	v	v	v	v	v	v	v
110			v	v	v	v	v	v	v	v	v
120		v	v	v	v	v	v	v	v	v	v
130				v	v	v	v	v	v	v	v
140				v	v	v	v	v	v	v	v
150				v	v	v	v	v	v	v	v
160				v	v	v	v	v	v	v	v
180				v	v	v	v	v	v	v	v

Употребление термина "Аналог" не означает 100%-ое соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов.
Вся информация на сайте носит справочный характер и не является публичной офертой.
