Шестигранный болт с неполной мелкой резьбой DIN 960 M14х150, жёлтый цинк

Код товара: MIR-202510722470

В наличии

Цена по запросу

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болт шестигранный с неполной мелкой резьбой (DIN 960)

Материал: Углеродистая сталь класс прочности 10.9

Покрытие: Обычно без покрытия или с фосфатированием

Болт DIN 960 используется для прочного соединения металлических деталей с помощью гайки и шайбы, обеспечивая сдвигоустойчивое крепление, сравнимое по надёжности со сварным. Благодаря неполной мелкой резьбе он выдерживает значительные поперечные нагрузки, а гладкая часть стержня рассчитана на работу на срез без ослабления прочности.

Изготовлен из углеродистой стали класса 10.9 с пределом прочности на разрыв 1000 Н/мм² и текучести 900 Н/мм². Это гарантирует способность выдерживать серьёзные статические и динамические усилия, а также вибрации и температурные колебания без потери надёжности соединения.

Мелкий шаг резьбы обеспечивает плотное сопряжение и лучше противостоит самоослаблению под действием вибраций. Применяется в машиностроении, автомобилестроении, приборостроении и других отраслях, где требуется высокоточное и надёжное крепление.

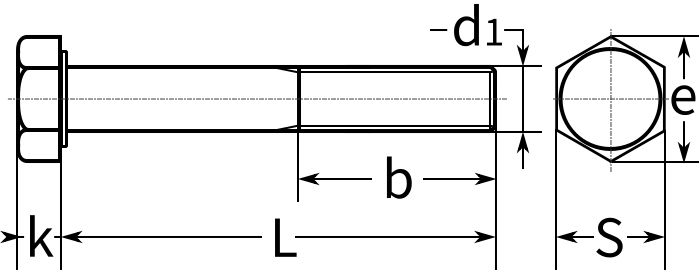

Шестигранный болт с неполной мелкой резьбой DIN 960 M14х150, класс прочности 10.9, жёлтый цинк, вид 1, чертёж 1

Резьба d₁		М8	М10	М12	М14	М16	М18	М20	М22
Шаг резьбы		1	1	1,25	1,5	1,5	1,5	1,5	1,5
			1,25	1,5				2
Высота головки K		5,3	6,4	7,5	8,8	10	11,5	12,5	14
Диаметр описанной окружности е DIN/ISO		14,38	18,9/17,77	21,1/20,03	24,49/23,36	26,75	30,14	33,53	38,85/37,72

Размер под ключ S DIN/ISO		13	17/16	19/18	22/21	24	27	30	32/34

Длина резьбовой части b	при L ≤ 125 мм	22	26	30	34	38	42	46	50
	при L ≤ 200 мм	28	32	36	40	44	48	52	56
	при L > 200 мм	41	45	49	53	57	61	65	69

Резьба d₁		М24	М27	М30	М36	М42	М48	М56	М64
Шаг резьбы		2	2	2	3	3	3	4	4

Высота головки K		15	17	18,7	22,5	26	30	35	40
Диаметр описанной окружности е DIN/ISO		39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9

Размер под ключ S DIN/ISO		36	41	46	55	65	75	85	95

Длина резьбовой части b	при L ≤ 125 мм	54	60	66	-	-	-	-	-
	при L ≤ 200 мм	60	66	72	84	96	108	-	-
	при L > 200 мм	73	79	85	97	109	121	137	153

Отзывы о товаре

Сопутствующие товары каталога

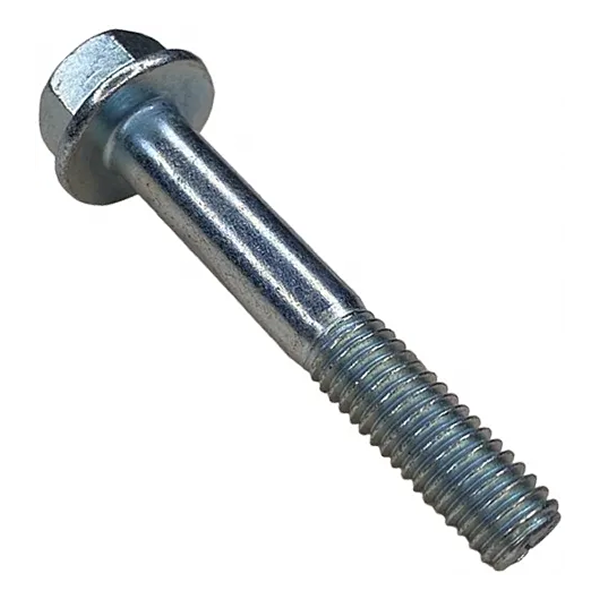

Болт с фланцем (прессшайба) DIN 6921 М12х45, класс прочности 10.9,оцинкованная сталь

Цена по запросу

В наличии

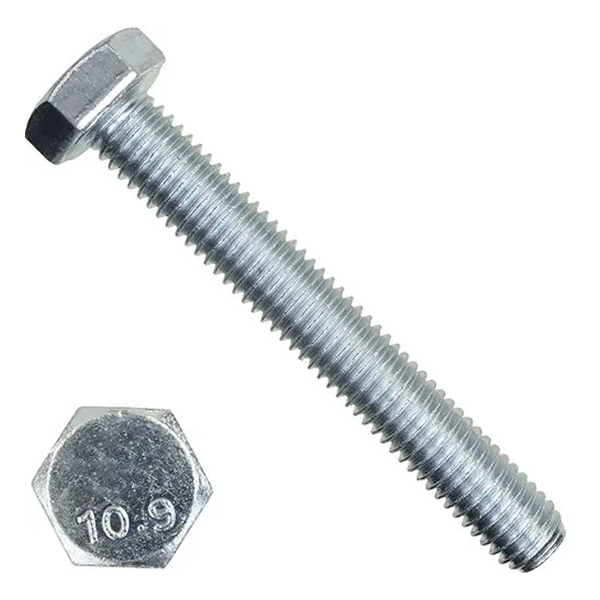

Болт шестигранный с полной резьбой DIN 933 М20х230, высокопрочный 10.9, оцинкованная сталь

Цена по запросу

В наличии

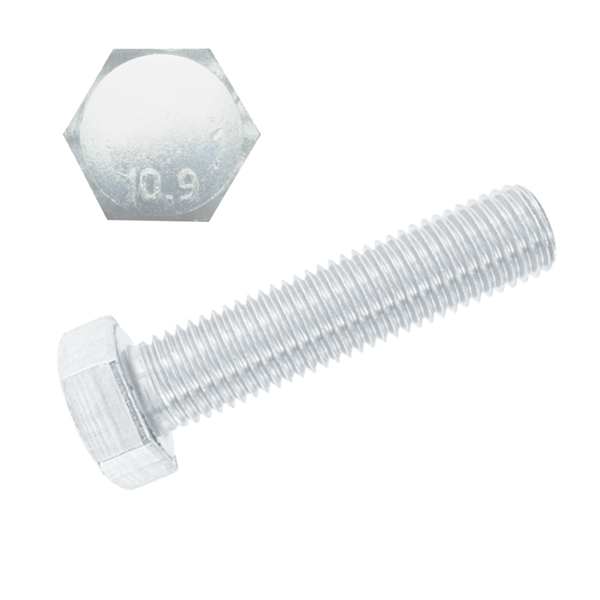

Шестигранный болт с полной мелкой резьбой DIN 961 М10х40, класс прочности 10.9, оцинкованная сталь
