DIN 920 Винт с уменьшенной цилиндрической головкой

DIN 920 Винт с уменьшенной плоской цилиндрической головкой c прямым шлицем.

DIN 920 Винт с уменьшенной цилиндрической головкой, вид 1, чертёж 1

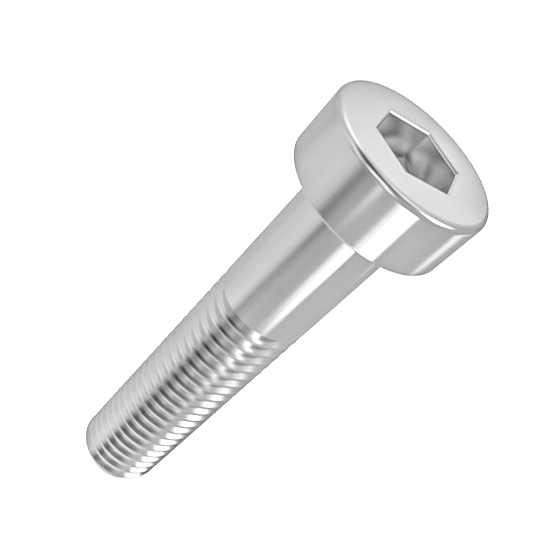

DIN 920 Винт с уменьшенной цилиндрической головкой

Таблица характеристик:

d	M1	M1,2	M1,4	M1,6	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10
pa	0,25	0,25	0,3	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5
a	0,5	0,5	0,6	0,7	0,8	0,9	1	1,2	1,4	1,6	2	2,5	3
b	-	-	-	5	6	7,5	9	10	12	15	18	24	30
dk	1,6	1,8	2	2,3	2,8	3,5	4	4,5	5,5	6,5	8	10	13
ds	-	-	-	1,6	2	2,5	3	3,5	4	5	6	8	10
ƒ	0,2	0,2	0,25	0,25	0,3	0,4	0,45	0,5	0,6	0,7	0,8	0,9	1,1
k	0,7	0,8	0,9	1	1,2	1,5	1,8	2	2,4	2,7	3,1	3,8	4,6
n	0,2	0,25	0,25	0,3	0,3	0,4	0,5	0,5	0,6	0,8	1	1,2	1,6
r	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4
t максимум	0,5	0,55	0,6	0,7	0,8	0,95	1,15	1,3	1,5	1,6	1,9	2,4	2,8
t минимум	0,35	0,4	0,45	0,5	0,6	0,75	0,9	1	1,2	1,3	1,5	1,9	2,3
x	0,3	0,3	0,4	0,45	0,5	0,6	0,7	0,75	0,9	1	1,25	1,6	1,9
l
1,5	v	v	v
2	v	v	v	v	v
3	v	v	v	v	v	v	v
4	v	v	v	v	v	v	v	v	v
5		v	v	v	v	v	v	v	v	v
6				v	v	v	v	v	v	v	v
8					v	v	v	v	v	v	v	v
10						v	v	v	v	v	v	v	v
12							v	v	v	v	v	v	v
14							v	v	v	v	v	v	v
16							v	v	v	v	v	v	v
18										v	v	v	v
20										v	v	v	v
22											v	v	v
25											v	v	v
28												v	v
30												v	v
35													v
