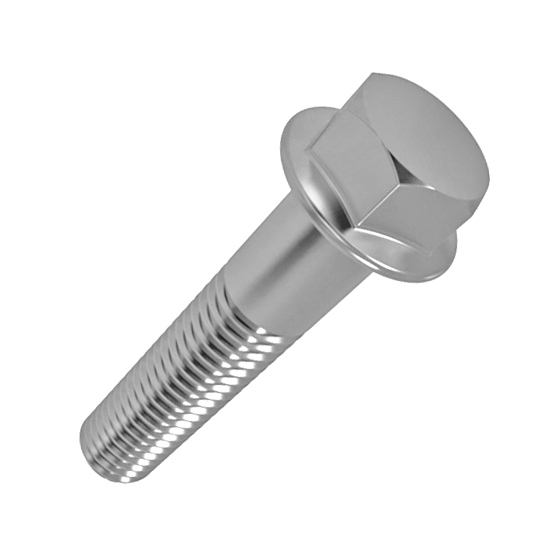

Болт DIN 960 с шестигранной головкой неполной резьбой с мелким шагом

Код товара: MIR-2022051873

Производитель
S+P

В наличии

Цена от: 8.90 ₽ / шт

или позвоните:

8 (800) 300-80-40

Все изделия
сертифицированы

Упаковка:
0 шт

Тип изделия: Болты

Материал: Сталь St

Покрытие: Zn Цинк

Болт типа DIN 960 представляет собой надежный крепежный элемент, который широко используется в различных отраслях промышленности благодаря своему сочетанию прочности и функциональности. Этот болт отличается наличием шестигранной головки, что обеспечивает удобство при его затягивании с помощью соответствующего гаечного ключа или накидного гнезда.

Особенностью данного болта является неполная резьба, которая начинается не сразу от основания шеи головки, а оставляет определенное расстояние без резьбы. Это позволяет использовать его в ситуациях, когда необходимо обеспечить дополнительную свободу перемещения детали до момента окончательной фиксации.

Кроме того, болт DIN 960 характеризуется мелким шагом резьбы, что способствует более точной и надежной регулировке положения крепежного элемента в отверстии. Мелкий шаг также повышает устойчивость соединения к вибрациям и динамическим нагрузкам.

Аналоги стандарта:

ISO 8765 - болты с шестигранной головкой с мелкой резьбой, классы точности А и В. Стандарт ISO 8765 отличается от DIN 960 новыми размерами головки под ключ для болтов M10, М12, М14 и М22.

ГОСТ 7798-70 - болты с шестигранной головкой, с мелкой и крупной резьбой, класс точности В.

ГОСТ 7805-70 - болт с шестигранной головкой, с мелкой и крупной резьбой, класс точности A.

ГОСТ 15589-70 - болты с шестигранной головкой класса точности С.

Болт DIN 960 с шестигранной головкой неполной резьбой с мелким шагом, вид 1, чертёж 1

DIN 960 Болт с шестигранной головкой, неполной резьбой с мелким шагом

Таблица характеристик:

d	8×1	10×1	10×1,25	12×1	12×1,25	12×1,5	14×1,5	16×1,5	18×1,5	18×2	20×1,5	20×2	22×1,5	24×1,5	24×2	27×2	30×2	36×3	42×3
b мен. 125mm	22	26	26	30	30	30	34	38	42	42	46	46	50	54	54	60	66	78	90
b мен. 200mm	28	32	32	36	36	36	40	44	48	48	52	52	56	60	60	66	72	84	96
b бол. 200mm	41	45	45	49	49	49	53	57	61	61	65	65	69	73	73	79	85	97	109
e	14,38	18,9	18,9	21,1	21,1	21,1	23,91	26,17	29,56	29,56	32,95	32,95	35,03	39,55	39,55	45,2	50,85	60,79	71,3
k	5,3	6,4	6,4	7,5	7,5	7,5	8,8	10	11,5	11,5	12,5	12,5	14	15	15	17	18,7	22,5	26
s	13	17	17	19	19	19	22	24	27	27	30	30	32	36	36	41	46	55	65
