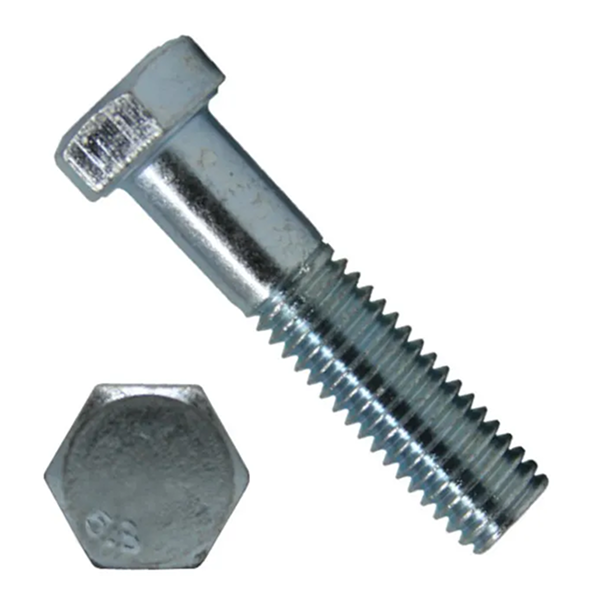

ГОСТ 15589-70 Болт с шестигранной головкой класс точности С
ГОСТ 15589-70 Болт с шестигранной головкой класс точности С
Тип изделия: Болты, винты, шпильки
Материал: Сталь St
Класс прочности: 3.6 / 4.6 / 5.6
Покрытие: Без покрытия / Zn Цинк
Аналоги стандарта:
ГОСТ 7798-70 - болты с шестигранной головкой класса точности В.
ГОСТ 7805-70 - болты с шестигранной головкой класса точности А.
DIN 601 (ISO 4016) - болты с шестигранной головкой и неполной резьбой класса точности С.
DIN 931 (ISO 4014) - болты с шестигранной головкой и неполной резьбой класса точности А, В.
DIN 933 (ISO 4017) - болты с шестигранной головкой и полной резьбой класса точности А, В.
Таблица характеристик:
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Шаг резьбы |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
3 |
3.5 |
4 |
4.5 |
5 |
|
|
Диаметр стержня d1 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Размер "под ключ" S |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Высота головки k |
4.0 |
3.3 |
6.4 |
7.5 |
8.8 |
10 |
12 |
12.5 |
14 |
15 |
17 |
18.7 |
22.5 |
26 |
30 |
|
|
Диаметр описанной окружности е, не менее |
10.9 |
14.2 |
17.6 |
19.9 |
22.8 |
26.2 |
29.6 |
33 |
37.3 |
39.6 |
45.2 |
50.9 |
60.8 |
71.3 |
82.6 |
|
|
dh, не менее |
8.7 |
11.5 |
14.5 |
16.5 |
19.2 |
22.0 |
24.8 |
27.7 |
31.4 |
33.2 |
38.0 |
42.7 |
51.1 |
59.9 |
69.4 |
|
|
hН |
не менее |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.20 |
0.20 |
0.20 |
0.20 |
0.20 |
0.20 |
0.20 |
0.20 |
0.25 |
0.25 |
|
не более |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
|
Диаметр отверстия в стержне d3 |
1.6 |
2.0 |
2.5 |
3.2 |
3.2 |
4.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
6.3 |
6.3 |
8.0 |
8.0 |
|
|
Диаметр отверстия в головке d4 Н15 |
2.0 |
2.5 |
2.5 |
3.2 |
3.2 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
|
|
Расстояние от опорной поверхности до оси отверстия в головке l2 js15 |
2.0 |
2.8 |
3.5 |
4.0 |
4.5 |
5.0 |
6.0 |
6.5 |
7.0 |
7.5 |
8.5 |
9.5 |
11.5 |
13.0 |
15.0 |
|
Употребление термина "Аналог" не означает 100%-ое соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов.
Вся информация на сайте носит справочный характер и не является публичной офертой.
